Description

Caisson non motorisé rejet vertical ref. VULCAN-T 315V
:

Utilisé en désenfumage dans les ERP.
Les IGH et les cuisines professionnelles.
Le caisson Vulcan t permet d’atteindre des débits jusqu’à 50 000 m3/h.
Ces caissons sont certifiés par le cticm selon la nf en 12101-3.
CONSTRUCTION:

Caisson en tôle d’acier galvanisé reposant sur un châssis en u.
Conçu pour un fonctionnement à l’extérieur ou à l’intérieur.
Ventilateur à action double ouïe d’aspiration.
Moteur triphasé 230/400 V ou 400/690 V – iP 55.
Classe f – 1500 tr/mn (hors du flux d’air).
Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air).
2 paliers à semelles en fonte.
Pare-pluie moteur en acier galvanisé.
Ouïe d’aspiration du caisson libre.
Soufflage horizontal ou vertical.
Moteur à droite ou à gauche (dans le sens de l’air).
Designation:

Préciser à la commande:
1) débit et pression souhaités.
2) sens de soufflage: en ligne (suffixe “H”) (version standard) ou à 90° (suffixe “V”).
3) position du moteur par rapport au ventilateur et dans le sens
de l’air : droite (suffixe “d”) version standard ou gauche (suffixe “g”).

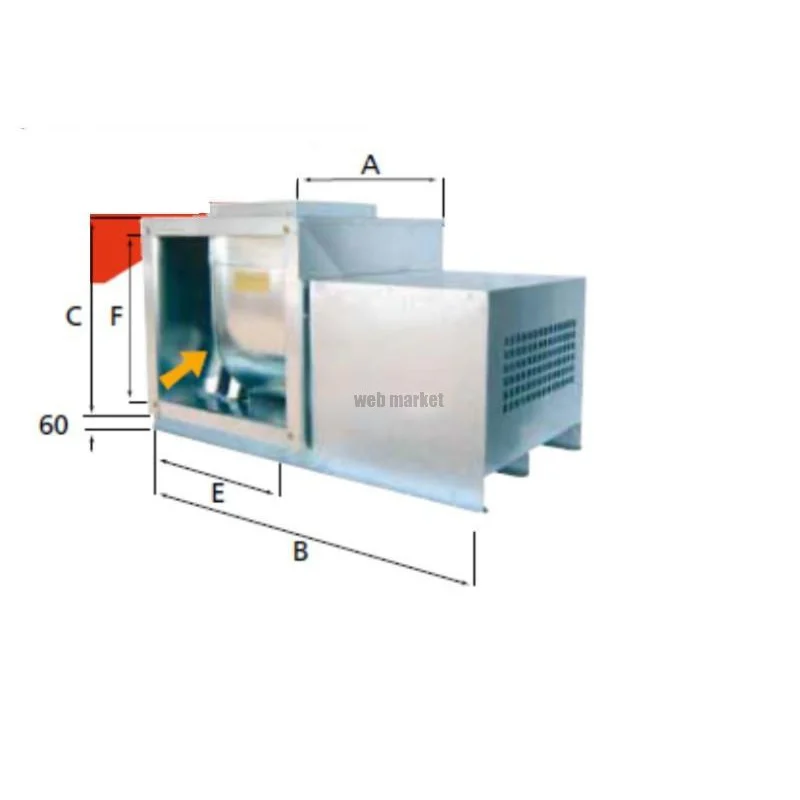

Dimensions:

A(mm): 756
B(mm): 1300
C(mm): 650
D(mm): 410
E(mm): 622
F(mm): 550
Poids maxi kg: 176
