Description

Description:

Utilisé en désenfumage dans les ERP.
Les igH et les cuisines professionnelles.
Le caisson Vulcan-t permet d’atteindre des débits jusqu’à 50 000 m3/h.

Construction:

Caisson en tôle d’acier galvanisé reposant sur un châssis en u.
Conçu pour un fonctionnement à l’extérieur ou à l’intérieur.
Ventilateur à action double ouïe d’aspiration.
Moteur triphasé 230/400 V ou 400/690 V – iP 55.
Classe f – 1500 tr/mn (hors du flux d’air).
Transmission par poulies à moyeu amovible et courroies trapézoïdales (hors du flux d’air).
2 paliers à semelles en fonte.
Pare-pluie moteur en acier galvanisé.
Ouïe d’aspiration du caisson libre.
Soufflage horizontal ou vertical.
Moteur à droite ou à gauche (dans le sens de l’air).

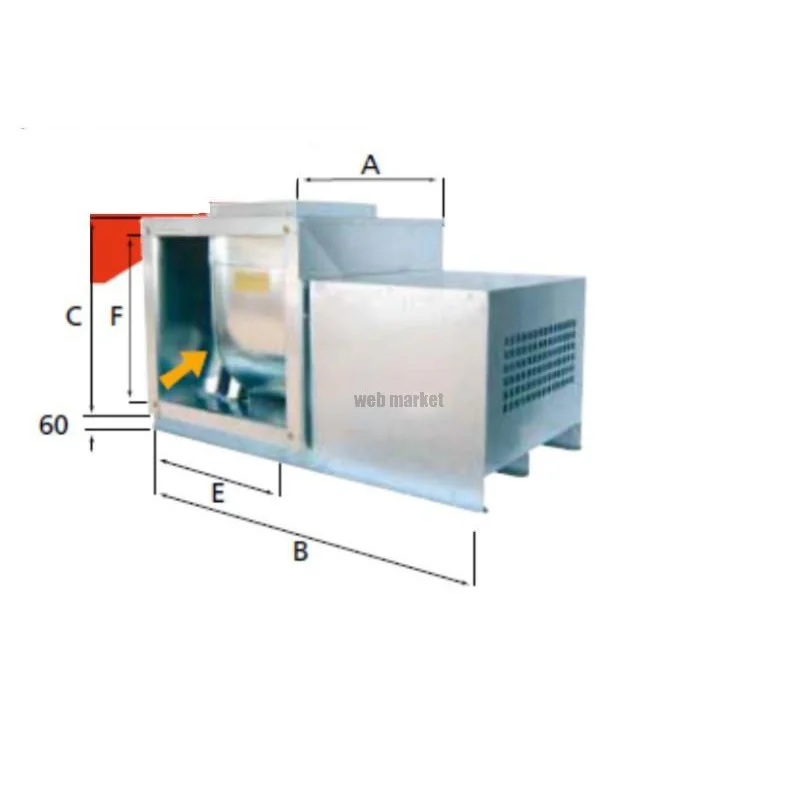

Dimension:

Type VULCAN-T: 280
A(mm): 675
B(mm): 1181
C(mm): 587
D(mm): 367
E(mm): 541
F(mm): 488
Poids maxi kg: 150

Courbes
Caratéristiques:
Les courbes sont exprimées en pression statique (pression disponible au caisson).
Ventilateur raccordé au soufflage et à l’aspiration selon la norme ISO 5801.
Pdyn: pression à ajouter à la pression demandée si le ventilateur n’est pas raccordé au soufflage.
