Description

Inter de proximité et dépressostat montés d’usine sur demande.
Coffret de relayage précâblé sur demande.
Panneaux démontables : accès aisé à l’intérieur du caisson.

– APPLICATION

Utilisé en désenfumage dans les ERP.
Les IGH et les cuisines professionnelles.
Le caisson Vulcan est configurable dans de multiples combinaisons.
Ces caissons sont agréés f400 120 par le cticm selon la nf en 12101-3.
CONSTRUCTION:

Caisson en tôle d’acier galvanisé. moteur asynchrone. classe f. iP 55. monté hors de la veine d’air.
Régulable par autotransformateur.
Variateur de tension ou convertisseur de fréquence selon les modèles. turbine à réaction en acier galvanisé. accouplée directement au moteur.
Alimentation m : mono 230 V ou t : tri 400 V. 50 Hz.
Il est conseillé de protéger le moteur des intempéries avec le capot de protection température maxi de l’air en fonctionnement permanent : +80°c.
Plénum additionnel permettant de multiples combinaisons aspiration – soufflage..
CARACTERISTIQUES DIMENSIONS

Caractéristiques électriques:
VuLCAN triphasés 400 V – 2 vitesses – 4/8 (1 500/750 tr/mn). 6/8 (1000/750 tr/mn) ou 6/12 (1 000/500 tr/mn)
P. nom kW: 1.1/0.45
I Prot.Amp: 3/1.7
In Amp: 3.7/2.5
Id / In: 5.5/3.4

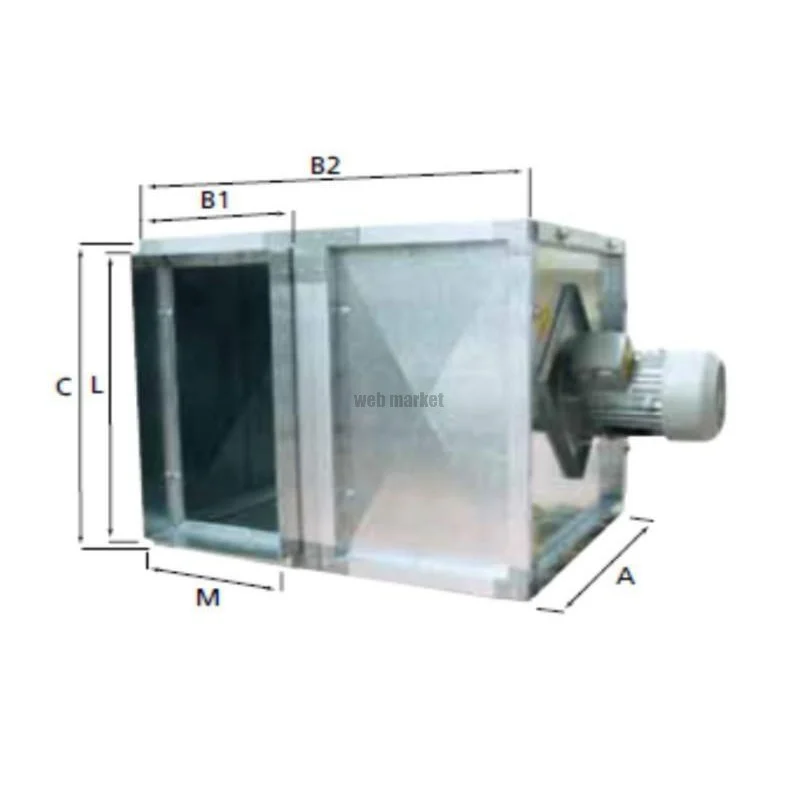

Dimensions (mm)

A: 845
B1: 470
B2: 940
C: 870
L: 783
M: 408
Poids kg
simple peau
N: 115
PH PHV/PHD: 148
Double peau
N: 180
PH PHV/PHD: 241
