Description

Inter de proximité et dépressostat montés d’usine sur demande.
Coffret de relayage précâblé sur demande.
Panneaux démontables: accès aisé à l’intérieur du caisson.

:

Utilisé en désenfumage dans les ERP.
Les IGH et les cuisines professionnelles.
Le caisson Vulcan est configurable dans de multiples combinaisons.
Ces caissons sont agréés f400 120 par le cticm selon la nf en 12101-3.

CONSTRUCTION:

Caisson en tôle d’acier galvanisé.
Moteur asynchrone.
Classe f. iP 55 monté hors de la veine d’air.
Régulable par autotransformateur.
Variateur de tension ou convertisseur de fréquence selon les modèles.
Turbine à réaction en acier galvanisé accouplée directement au moteur.
Alimentation m: mono 230 V ou t: tri 400 V. 50 Hz.
Il est conseillé de protéger le moteur des intempéries avec le capot de protection température maxi de l’air en fonctionnement permanent: +80°c.
Plénum additionnel permettant de multiples combinaisons aspiration – soufflage.

CARACTERISTIQUES:

Caractéristiques électriques:
Vulan triphasés 230/400 V – 1 vitesse – 1 500 tr/mn (4p) ou 1 000 tr/mn (6p).
P. nom kW: 1.1
I Prot.Amp: 2.6
In Amp: 2.8
Id / In: 5.2

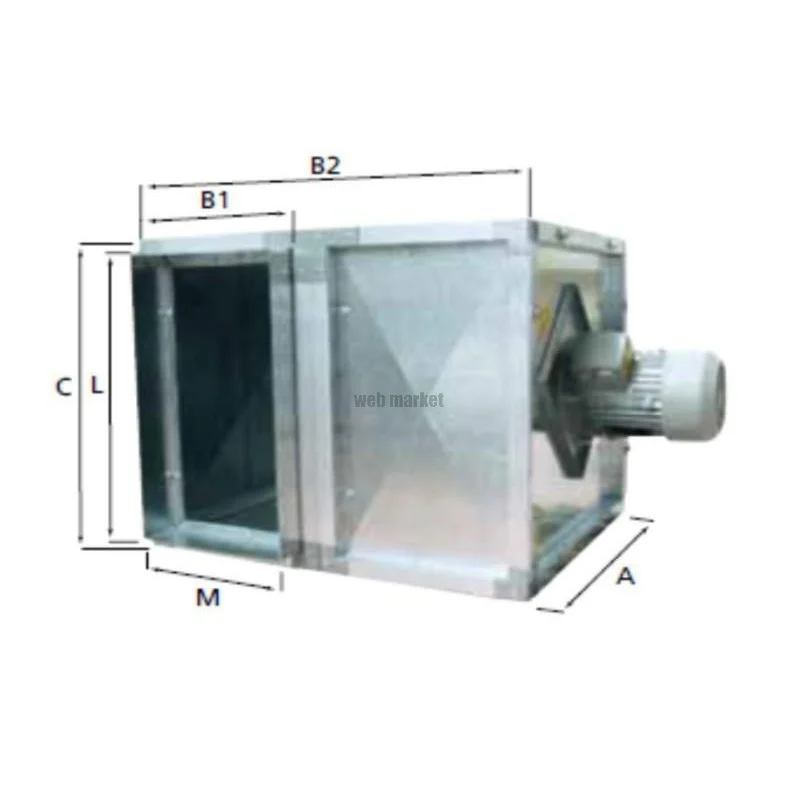

Dimensions (mm):

A: 685
B1: 390
B2: 780
C: 710
L: 623
M: 328
Poids kg:
Simple peau
N: 72
PH PHV/PHD: 96
Double peau
N: 94
PH PHV/PHD: 137
